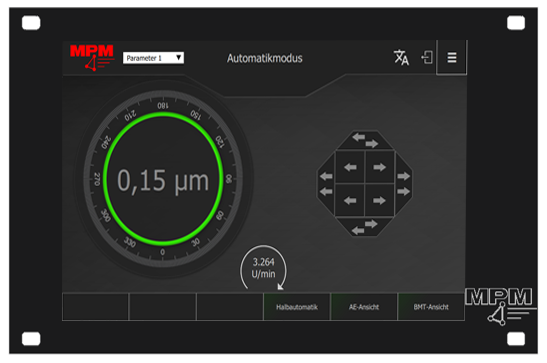

Bedienmodul Auswuchtelektronik, BM340

Anzeige zur Bedienung und Visualisierung von Auswucht- und GAP-Steuergeräten.

  • Graphisches Display mit Touchscreen
  • Software Balcon350 für Auswuchten und AE-Körperschall
  • 2 USB-Anschlüsse
  • CAN-Bus Datenausgang
  • Kurze Lieferzeit

Katalog-Nr. / Beschreibung

Katalog-# Bestell-# Beschreibung
3.BM340P01.24 1057425A Bedienmodul für AB340 mit 19" Frontplatte 482 x 134mm
3.BM340P02.24 1057426A Bedienmodul für AB340 mit 1/2 19" Frontplatte 241 x 134mm
3.BM340P02.24.01 1061705A Bedienmodul für AB340 mit 1/2 19" Frontplatte 241 x 134mm
3.BM340P03.24 1055765A Bedienmodul für AB340 mit Frontplatte 270 x 134mm
3.BM340P31.24 1057427A Bedienmodul für AB340 mit 19" Frontplatte 482 x 158mm
3.BM340P32.24 1057431A Bedienmodul für AB340 mit 1/2 19" Frontplatte 241 x 158mm
3.BM340P33.24 1057428A Bedienmodul für AB340 mit Frontplatte 270 x 158mm

Technische Details

Technische Daten 3.BM340P01.24 / 3.BM340P31.24
Betriebsspannung 24 V=
Leistungsaufnahme ca. 80 VA
Modul Schnittstelle 9-poliger D-SUB Stecker für CAN-Bus
Bedienung Touchscreen
Maße B x H x T [mm] 19“ 482 x 134 x 77 - 3.BM340P01.24
Maße B x H x T [mm] 19“ 482 x 158 x 72 - 3.BM340P31.24
Gewicht ca. 3 kg
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte
Technische Daten 3.BM340P02.24 / 3.BM340P02.24.01 / 3.BM340P32.24
Betriebsspannung 24 V=
Leistungsaufnahme ca. 80 VA
Modul Schnittstelle 9-poliger D-SUB Stecker für CAN-Bus
Bedienung Touchscreen
Maße B x H x T [mm] 1/2 19“ 241 x 134 x 78 - 3.BM340P02.24
Maße B x H x T [mm] 1/2 19“ 241 x 134 x 97 - 3.BM340P02.24.01
Maße B x H x T [mm] 1/2 19“ 241 x 158 x 78 - 3.BM340P32.24
Gewicht ca. 3 kg
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte
Technische Daten 3.BM340P03.24 / 3.BM340P33.24
Betriebsspannung 24 V=
Leistungsaufnahme ca. 80 VA
Modul Schnittstelle 9-poliger D-SUB Stecker für CAN-Bus
Bedienung Touchscreen
Maße B x H x T [mm] 270 x 134 x 72 - 3.BM340P03.24
Maße B x H x T [mm] 270 x 158 x 72 - 3.BM340P33.24
Gewicht ca. 3 kg
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

Maßzeichnungen

3.BM340P01.24

3.BM340P02.24

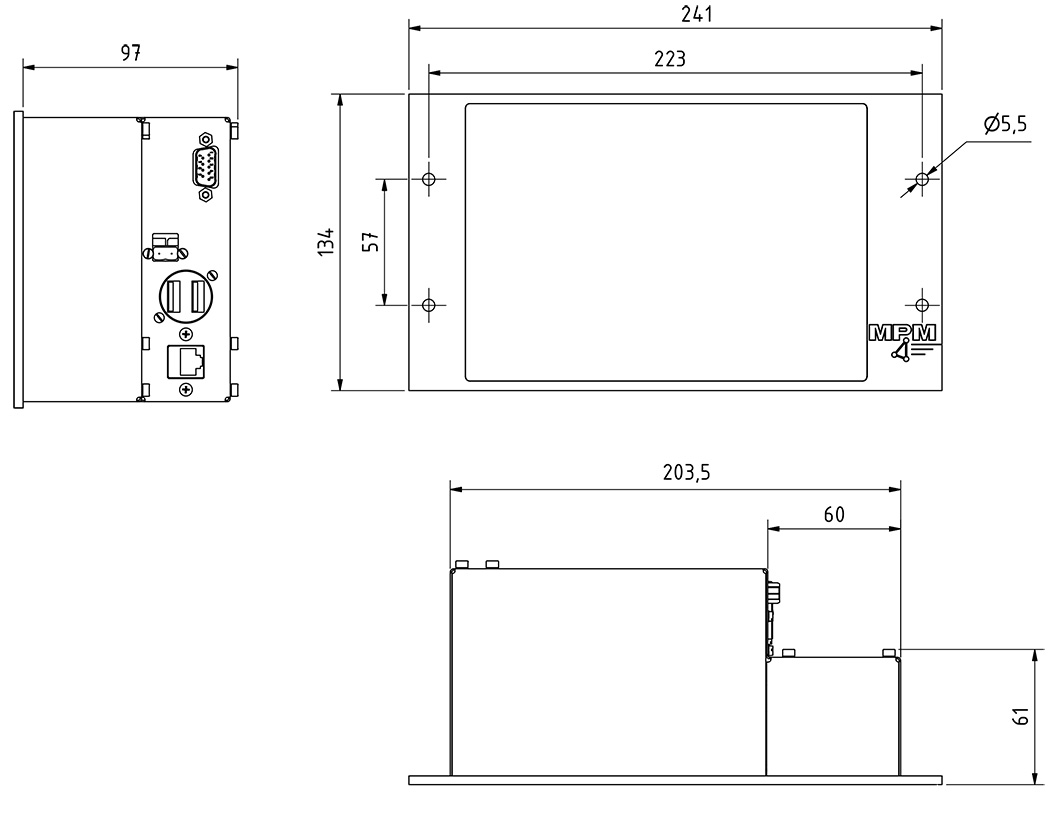

3.BM340P02.24.01

3.BM340P03.24

3.BM340P31.24

3.BM340P32.24

3.BM340P33.24

ZubehörBeschreibungArtikel
Datenkabel, 9-polig 3.DKC.B09zum Produkt
Schaltschrankmodule AB340 3.AB340SM3zum Produkt
Anbau-Auswuchtapparate Typ ESB 3.ESBzum Produkt
Einbau-Auswuchtapparate 3.ISBzum Produkt
